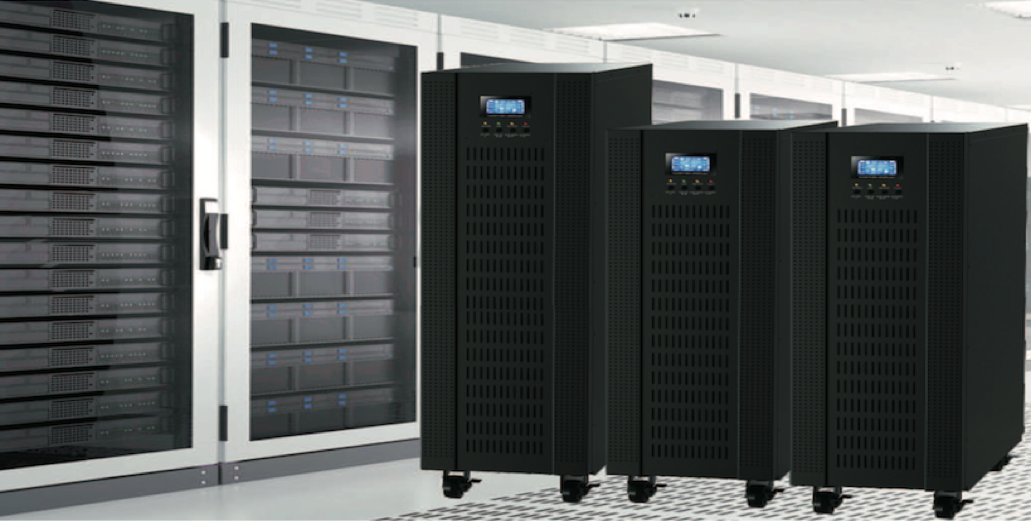

GDHF60 10KL-40KL高频在线式三进三出系列产品介绍及应用领域
GDHF60系列为全智能型高频纯在线式UPS，容量包括10KVA~40KVA三进三出。
GDHF60系列充分凝聚了冠电企业尖端技术精华，整机采用全球最先进的32位高速CPU控制技术及40KHz高频控制技术，体积小，重量轻，工作效率高；零转换设计与纯正弦波输出技术确保GDHF60系列广泛适用于各类负载。该系列产品是商用服务器、PC服务器及外围设备、通讯机网络设备、家用办公计算机及其他精密电子设备可靠的电源保护神。
该系列产品广泛应用于数据处理中心、主机系统、集成计算机网络、ISP服务商、电信、计算机房等。
GDHF60系列产品性能特点
智能数字化，可靠性更高
◎DSP数字控制技术
采用先进的DSP数字化控制技术，全数字化的TI高性能DSP控制技术，使数据精确迅速。UPS性能更加稳定，品质更加可靠。
◎强大的智能化管理功能，UPS提供了丰富的可扩展智能化管理功能，可安装WinPowerCMC监控卡、SNMP卡、AS400卡。
◎高输入功率因数
采用数字化控制的有源功率因数校正技术(PFC)，使输入功率因数高达0.99以上，有效的避免电网环境受到污染，以达到节约能源，降低系统成本的目的。
多功能设计，安全性更好
◎开机自诊断功能
上电及开机时，UPS即开始对关键工作电路（逆变器、电池、负载等）进行检查，便于及时发现问题，避免产生任何损失。
◎输入零火线侦测功能
为了避免UPS市电输入零火线反接，1~3KVA机器均具备零火线反接侦测功能。
采用高精度SMD技术，精密度更高
GDHF60系列改变了传统的插入式电路处理工艺，全部采用高精度SMD技术，既省空间，又彻底消除传统UPS电路中的脚刺，便于高集成电路的安全运行，可靠性和精度增加100%。
高精度SMD技术完全清除了由芯片自身产生的各种高频信号对其他芯片的干扰，从而让各个芯片模块能够不受干扰的正常工作，抗干扰性大为改善。GDHF60系列全面采用SMD技术，耐高温、准确度高、滤波性能极好，整机性能更加稳定，更牢固耐用，使用寿命增加了80%。
宽输入电压及频率范围，提高电池寿命
极宽的输入电压及频率范围，即使在电力环境非常恶劣的地区也能正常供电，减少电池放电次数，提高了电池使用寿命。
采用集群式信息处理技术，管理更便捷
GDHF60系列采用集群式信息处理技术，一目了然的控制面板将UPS的运行状况、负载情况、电池供电状况等清晰地指示在面板上，让用户随时掌握UPS供电质量及应用环境的变化。
环保设计，与用户环境的融合更友好
◎高输入功率因数，能源更清洁，电源输入端采用功率因数校正技术（PFC）使输入功率因数大于0.95，消除UPS对市电电网的污染。
◎消音装置，更环保，面板上有警报消声功能键，可免除不必要的尖锐报警声，电池低压时，报警声恢复。
基于生命周期评价理论精密研制，更节能
经科学的生命周期评价，GDHF60系列采用了经氟碳工艺处理的机箱外观，环保耐用，历久如新；
采用新型调速涡流风扇，散热性能优异，高度节能；
采用无环流控制电路，节电性能良好；
采用先进的数字电路及高精度SMD技术，整机寿命同比延长了80%。
技术参数表

机种		GDHF6010L	GDHF6020L	GDHF6030L	GDHF6040L
容量		10kva/8kw	20kva/16kw	30kva/24kw	40kva/32kw
相位		三进三出
输入参数
额定电压		3*400Vac(3Ph+N)
电压范围		190-520vac（三相3-phase）@50%负载，305-478vac(3-phase)@100%负载
频率范围		46-54Hz或56-64Hz
功率因素		≧0.99@100%负载
输出参数
输出电压		380Vac(3Ph+N)，220Vac(L+N)
电压范围（电池模式）		±1%
频率范围（同步校正范围）		46-54Hz@50 Hz／56-64Hz@60 Hz
频率范围（电池模式）		50 Hz或60 Hz±0.1%
浪涌比率		3:1（最大）
谐波失真		≦2% THD（线性负载）；≦5% THD（非线性负载）
转换时间	交流到直流	0ms
	逆变到旁路	0ms
波形（电池模式）		纯净正弦波
效率	市电模式	90.5%	91.5%	91.3%	92%
	电池模式	87%	88%	88%	88%
	ECO模块	96%
蓄电池型号		取决于申请商
最大充电电流		4.0	4.0	8.0
充电电压		273Vdc±1%
LCD和LED双界面		负载大小、电池容量、市电模式、电池模式、旁路模式、故障指示
警告声音
电池模式		每4秒响一声
电池电量低		每1秒响一声
过载		每0.5秒响一声
错误		连续鸣响
物理参数	宽*深*高mm	250*592*826	250*592*826	300*815*1000	300*815*1000
	重量（kg）	38	60	64	72
使用环境湿度		20%-90% RH @0-40℃（不结露）
噪音		少于60dBA@1m
控制管理
RS232和USB		适合于目前所有操作系统，电源管理可选SNMP管理与网络管理
